لوحة إعلانية تعمل عند حلول الظلام أوتوماتيكيا

وصف  الدائرة الإلكترونية

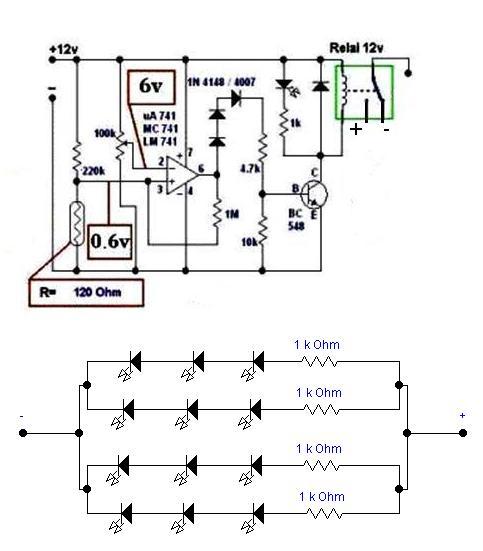

نجد في الدارة الدارة المتكاملة  Lm741    و هي مركبة في الدارة في شكل مقارن جهد , فهي تقارن جهد ثابت أو مرجعي عند مدخله رقم 2 بالجهد , بالجهد المتغير عند المدخل رقم 3 إن الجهد المرجعي يكون محدد مسبقا و هذا بعد ضبط الدارة فنجد في النهار , إن الجهد عند المدخل رقم 3 اقل من الجهد عند الطرف رقم2 و هذا لقلة قيمة المقاومة الضوئية , إما مخرج الدارة رقم 6 فيبقى عند المستوى المنطقي 0 والسفلي أما في الليل فيتغير هذا بالعكس يزيد الجهد عند المدخل رقم 3 عن جهد المدخل رقم 2 لزيادة قيمة المقاومة الضوئية , أما مخرج الدارة رقم 6 فيتحول إلى المستوى المنطقي رقم 1 أي العلوي و هذا مما يؤدي إلى تغذية الترانزستور عن طريق الديودات الثلاث و المقاومة 4.7كيلو ليقوم هو بدوره بتشغيل الريلية أو الحاكمة ليضيء المصباح إن الديودات د1 د2 د3 و ضعت هنا لإزالة الجهد الباقي أو الطفيف لمخرج الدارة رقم 6 عند الحالة المنطقية 0 لن هذه الحالة لا تكون بالضرورة تساوي الصفر بل قد تزيد عنه بعض الشيء .. أما المقاومة م4 ذات القيمة 1ميغا فهي تساعد على إقلاع لدارة فورا عند تحول المخرج من الحالة 0 إلى الحالة 1 فهي تزييل بعض الشيء الترددات الناتجة من التحول من حالة إلى حالة فلو مثلا إذا نزعناها لظهرت الترددات في شكل طرطقة متتالية عند الحاكمة  عن طريق المقاومة المتغيرة تستطيع التحكم في حساسية الدارة و في الغالب أو عند تصميم الدارة ينصح اختيار النقطة الوسطى تستطيع إن تستبدل المقاومة 220كيلو المربوطة مع المقاومة الضوئية بأخرى قيمتها مثلا 120كيلو أو 100 كيلو ولا حرج في هذا أو إن تستبدلها بمقاومتين واحدة 47كيلو ثابتة و الأخرى متغيرة.
